EGD – GLOBOIDAL ROTARY TABLES
EGD-| GLOBOIDALA ROTERANDE BORD
EXPERT-TÜNKERS globida rundmatningsbord i EGD-serien är kompakta indexeringar, konstruerade för laster upp till 2 000 kg. Den globoidala principen möjliggör mycket korta cykeltider vid exakt och låg backlash-positionering. EGD-serien används ofta för snabba tillverkningsapplikationer, förpackning eller textil- och glasproduktion.
Konstruktionen av EGD-serien är baserad på härdade, slipade precisionskomponenter och kvalitetslager med hög lastkapacitet. Varje EGD levereras med en centreringsanordning och standardiserat borrmönster för individuell verktygsmontering eller en bordsplatta.
EGD | GLOBOIDAL ROTARY TABLES

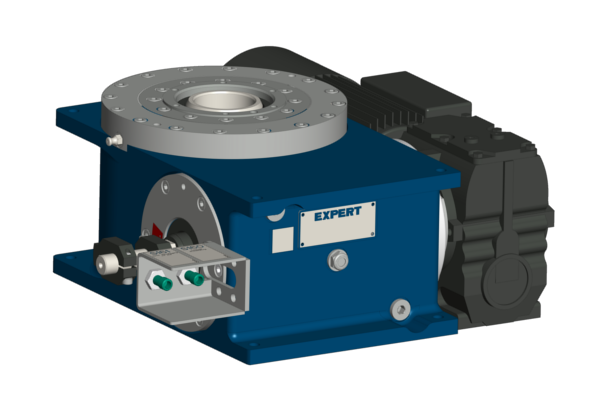

The EXPERT-TÜNKERS globoidal rotary tables of the EGD-series are compact index drives, designed for loads up to 2,000kg . The globoidal principle allows very short cycle times at precise and low backlash positioning. The EGD-series is commonly used for fast manufacturing applications, packing or textile and glas production.
The design of the EGD-series is based on hardened, ground precision components and quality bearings with high load capacities. Every EGD comes with a centering device and standardized drilling pattern for individual tooling mounting or a table plate.
Based on the EGD-series we developed our flexible underbody clamping EGV-series as an additional element for the flexible production at your Multi-Model-Plant.
ADVANTAGES OF THE EGD-SERIES
- Low backlash indexing drive with globoidal cam
- Hardened and ground precision components
- Quality bearings with high load capacities
- Short cycle times at high customer load and compact design
Downloads
Technical Data
TECHNICAL DATA EGD-SERIES
| Type | Ø-Tableplate | Ø-Media-Duct | Height |
|---|---|---|---|
| EGD 80 | 76 mm | 36 mm | 126 mm |
| EGD 100 | 100 mm | 50 mm | 150 mm |
| EGD 125 | 122 mm | 60 mm | 191 mm |
| EGD 160 | 212 mm | 80 mm | 190 mm |
| EGD 200 | 247 mm | 110 mm | 290 mm |
| EGD 250 | 445 mm | 145 mm | 355 mm |
