DBH | DUAL-BOX-LIFTER

DBH-| DUBBEL-BOX-LYFTARE

EXPERT-TÜNKERS Dual-Box-Lifter är en lågprofilerad rullbanelyft med integrerat fjädringssystem. Den lågprofilerade och övergripande kompakta designen leder till minimala utrymmeskrav och har inga störande kanter för en perfekt 360 ° robottillgänglighet. Dessutom har Dual-Box-Lifter ett integrerat energilagringssystem som drivs av två spiralfjädrar. Deras lagrade potentiella energi minskar den energi som krävs med upp till 30% per cykel.
EGC | RING ROTARY TABLE

EGC-| RING ROTERANDE BORD

Våra rundmatningsbord i EGC-serien är en indexeringsmodul för förverkligande av flexibla rörelseuppgifter genom användning av fritt programmerbara servomotorer.

EGC kombinerar två tekniker: EDH med en indexkamera och EGD, med en globoidal indexkamprincip.

Detta möjliggör extremt korta cykeltider med maximal precision och motreaktionsfri positionering i arbetsläget. Rörelsesekvensen styrs av servomotorns rörelseparametrar. Av denna anledning kan utgångsvinkeln och accelerationen fritt ställas in specifikt anpassad till lastfallet i varje enskilt fall.
EMM | MINI-MULTITOOLING

EMM | MINI-MULTIVERKTYGSSYSTEM

EXPERT-TÜNKERS Mini-Multiverktygssystem är ett kompakt verktygsbytessystem för upp till tre olika verktyg. De tre verktygspallarna lagras i ett buffertsystem baserat på ett flexibelt rundmatningsbord i vår EDH-serie. Enligt den individuella produktionscykeln kan ett av verktygen transporteras ut ur bufferten via en kort, självgående rullbanelyft och placeras i arbetsstationen. Tack vare separationen av bufferten och arbetsstationen kan begreppet flexibel produktion tillämpas på mer komplexa tillverkningsmetoder, t.ex. lasersvetsning.
EQF | SKID-CROSS-CONVEYORS

EQF | KJEDJETRANSPORTÖRER

EXPERT-TÜNKERS Kedjetransportör-system ansluter olika produktionslinjer för kaross och används också som kompakt glidlagringssystem. Förutom dess kärnfunktion för att överföra skids in och ut ur den levande produktionslinjen, är det också möjligt att integrera extra utgångsstationer för omarbetning eller kontrolländamål.

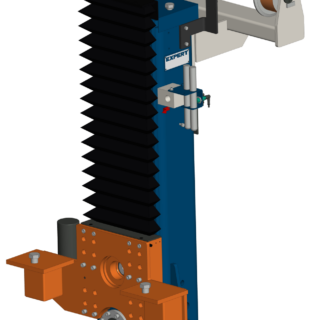

HSF | LIFT POWERED ROLLERBED

HSF | Rullbanelyft

EXPERT-TÜNKERS Rullbanelyft är en viktig del av den icke-länkade karossproduktionen. Varje station innehåller två mekaniskt synkroniserade lyftpelare och en rullbana med en extra drivenhet för den horisontella skidtransporten. Utformningen av de vertikala lyftkolonnerna är baserad på den pålitliga och exakta principen som används i EXPERT-TÜNKERS rundmatningsbord. Varje lyftkolonn innehåller en härdad cylindrisk kam och en högpresterande axeltapp, som drivs av en servomotor med växellåda som är ansluten via en kamaxel. Kammens geometriska design resulterar i en självlåsande funktion hos axeltappen i den slutliga positioner. Den härdade cylindriska kammen är avgörande för den dynamiska, exakta och reproducerbara transporten av varierande kundbelastningar.
