DHE | ROTATE-LIFT-UNIT
DHE | VRIDBORD med LYFT
Expert-Tünkers Vridbord med lyft är ett verktygsförändrande koncept för att förbättra flexibiliteten i din produktionslinje. Systemet är baserat på ett EDH-Heavy-Duty Rotary Table, liknande BMW Multitooling. Denna tabell används som buffert för upp till fyra olika verktyg. Först väljs det önskade verktyget genom buffertbordets rotation. Därefter placeras det valda verktyget exakt av den integrerade lyftmekanismen.
DHE | ROTATE-LIFT-UNIT

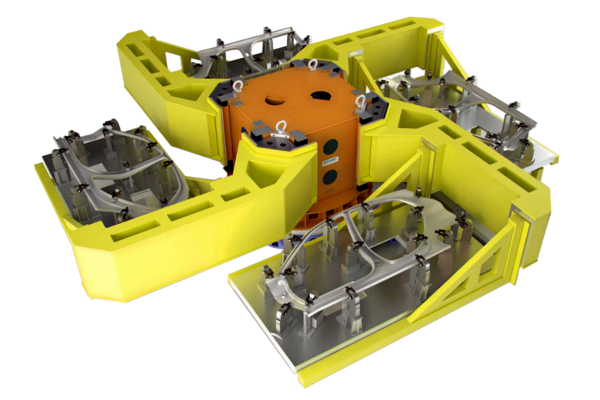

The Expert-Tünkers Rotate-Lift-Unit is a tool-changing concept to enhance the flexibility of your production line. The system is based on one EDH-Heavy-Duty Rotary Table, similar to the BMW Multitooling. This table is used as buffer for up to four different toolings. First the required tooling is selected by the rotation of the buffer table. Afterwards the selected tooling is precisely positioned by the integrated lifting mechanism.
ADVANTAGES OF THE ROTATE-LIFT-UNIT
- High flexibility at compact design
- Reduced cycle times for the flexible production
- Precise and reliable cylindrical cam principle
Downloads
Technical Data
DHE | TECHNICAL SPECIFICATIONS
| Variable | Max. Value |
|---|---|
| Customer Load – [Body + Frame] | 12.000 kg |
| Rotation Angle | 90° |
| Rotation Time | 4,8 s |
| Vertical Stroke | 150 mm |
| Lifting Time | 1,8 s |
| Drive Power – [Roating] | 61 kW |
| Drive Power – [Lifiting] | 25 kW |
