EDH | HEAVY-DUTY ROTARY TABLES
EDH-| VRIDBORD FÖR EXTREMT TUNGA LASTER
För att nå den fulla potentialen i vår flexibla EDH-serie skapade vi ytterligare storlekar, speciellt utformade för tunga applikationer. Dessa vridbord når bordsplattdiametrar upp till 3.000 mm som standard. Individuellt anpassade mönster kan nå upp till 10.000 mm i diameter och röra sig nära 100 ton. De är tillgängliga på begäran, vänligen kontakta oss för mer information.
De kraftiga rundmatningsborden är inte bara grunden för våra Multitooling-System och Rotate-Lift-Units, de används också vid storskaliga gjutningsapplikatoner, interiörproduktion, glasindustri och tillverkning av stora växlar och motorer.
EDH | HEAVY-DUTY ROTARY TABLES
To reach the full potential of our flexible EDH-series we created additional sizes, specifically designed for heavy-duty applications. These rotary tables reach table plate diameters up to 3.000 mm by default. Individually customized designs can reach up to 10.000 mm in diameter and move close to 100t. They are available upon request, please contact us for further information.
The heavy-duty rotary tables are not only the basis for our Multitooling-System and Rotate-Lift-Units, they are also used at large scale casting applicatons, interior production, glass industry and manufacturing of large gears and engines.
ADVANTAGES OF THE HEAVY-DUTY ROTARY TABLES
- Durable cam concept for high number of load cycles
- Tooling frame and table plate as an integrated solution for reduced overall height
- Customized design changes upon request
- Table plate with large free inner center space for additional installations, e.g. robots
- Maintenance friendly – Cam follower exchange without tooling removal
Technical Data
EDH | TECHNICAL SPECIFICATIONS

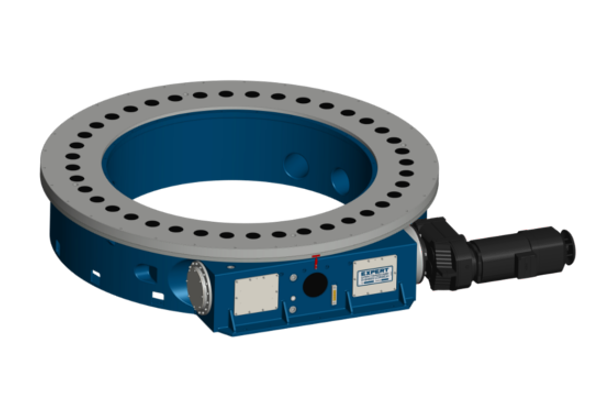

| Type | Ø-Tableplate | Ø-Inner-Center-Space | Height | Max.Axial-Load |
|---|---|---|---|---|
| EDH 2050 | 1.800 mm | 900 mm | 480 mm | 22.000 kg |
| EDH 2550 | 2.300 mm | 1.300 mm | 450 mm | 28.000 kg |
| EDH 3250 | 3.000 mm | 2.000 mm | 600 mm | 38.000 kg |
