EDC | DOUBLE CAM ROTARY TABLES
EDC-| DUBBLA AXELTAPPAR
Rundmatningsborden i vår nya EDC-serie är en utveckling av vår beprövade EDH-serie och ett direkt svar på våra framtida kunders behov. Kontinuerligt ökande kundbelastningar i kombination med förkortade cykeltider kräver en ny typ av produkt. På grund av den ökande komplexiteten i automatiseringslayouter blir det tillgängliga utrymmet för våra produkter knappt. Denna utveckling gör en ökning av effekttätheten oundvikligen. EXPERT-TÜNKERS vill möta denna nya utveckling med sin nya flexibla dubbelkams roterande bord i EDC-serien. I direkt jämförelse med ett roterande bord i identisk storlek i den konventionella EDH-serien ger designen med dubbla axeltappar nästan dubbelt så mycket som utgångsmomentet
EDC | DOUBLE CAM ROTARY TABLES
The rotary tables of our new EDC-series are an evolution of our proven EDH-series and a direct response to our future customer’s needs. Continuously advancing customer loads combined with shortened cycle times demand a new type of product. Due to the increasing complexity of automation layouts, the available space for our products becomes scarce. This development makes an increase in power density inevitably. EXPERT-TÜNKERS wants to face these new developments with its new flexible double cam rotary table of the EDC-series. In direct comparison to an identically sized rotary table of the conventional EDH-series, the double cam design produces almost double the output torque.
The new EDC-series is based on the same design as the EDH-series and supplemented by a second cam drive. Since the mechanical gearbox for the cam synchronization is already integrated into the rotary table’s design, only a servo-motor for the plug&play connector is required. The servomotor can not only be replaced faster during maintenance, but also individually positioned according to customer requirements. Besides the standard configuration with a servo-motor directly connected to the gearbox, we can offer a more compact side-by-side positioning or a cam-shaft connection for a decentralized drive solution. Especially for large, bent tooling setups the use of an additional cam-shaft connection is recommended for improved maintenance purposes.
ADVANTAGES OF THE EDC-SERIES
- Doubled output torque at identical dimensions
- Integrated gearbox – maintenance friendly and highly flexible
- Based on the reliable and precise EXPERT-TÜNKERS cam follower concept
- Variable drive positioning – from compact to decentralized
- Maintenance friendly – Cam follower exchange without tooling removal
Downloads
Technical Data

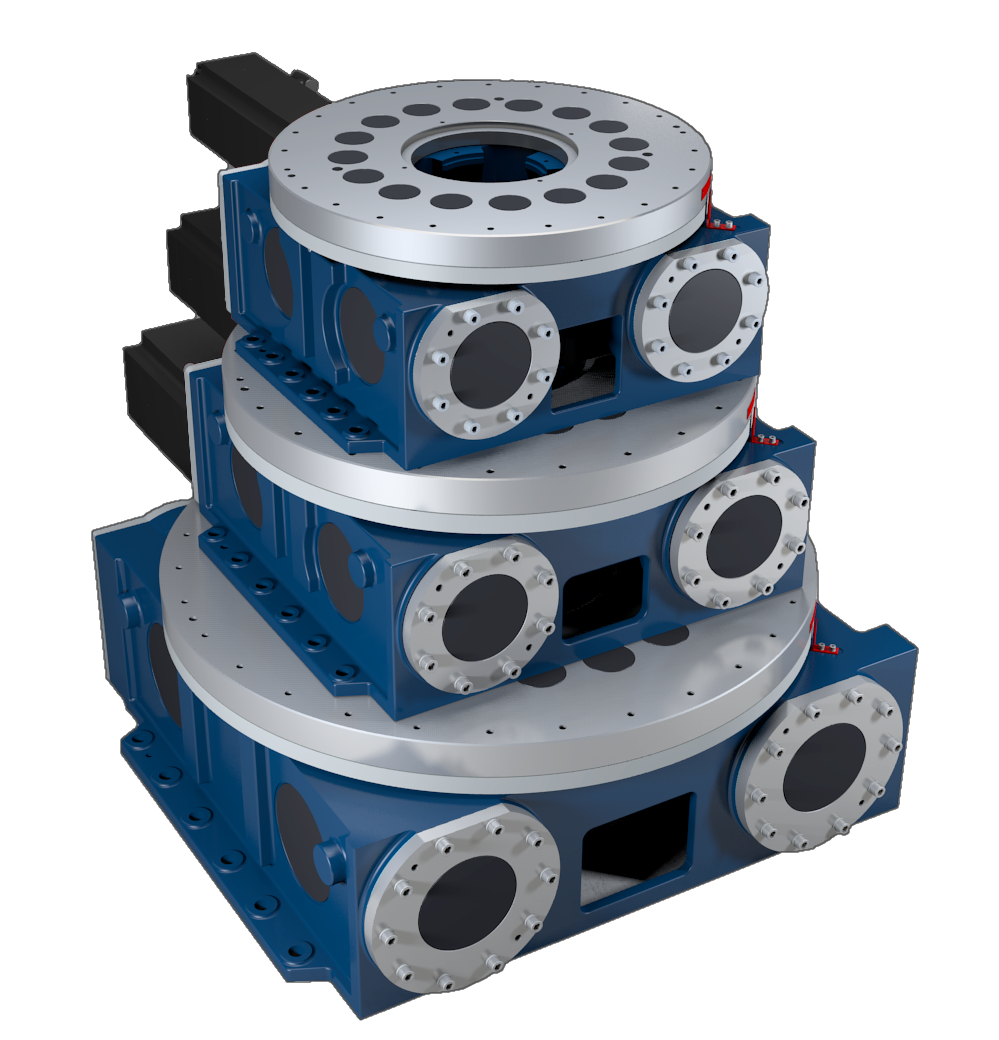

EDC | TECHNICAL SPECIFICATIONS
| Type | Ø-Tableplate | Height | Max. Axial-Load |
|---|---|---|---|
| EDC 810 | 560 mm | 280 mm | 4.500 kg |
| EDC 960 | 710 mm | 310 mm | 7.000 kg |
| EDC 1170 | 920 mm | 360 mm | 10.000 kg |
