EGH | LEVEL LIFTER
EGH | HISS
EXPERT-TÜNKERS Hiss används för transport av kompletta karosser från svetsnivå till andra transportnivå i body in white-tillverkningen. Den är baserad på en enkel och solid basdesign med minimalt djup, extra säker drivteknik för bästa driftsäkerhet och variabel totalhöjd för att matcha våra kunders individuella applikationskrav.
EGH | LEVEL LIFTER

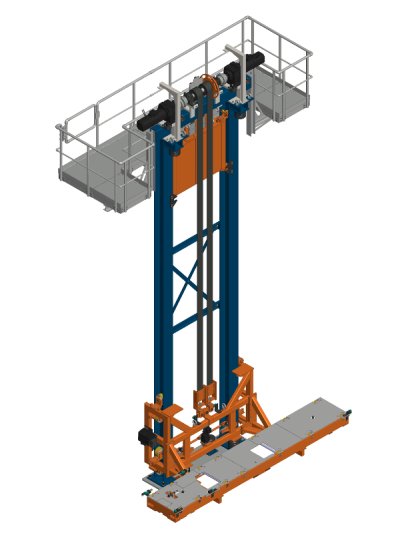

The EXPERT-TÜNKERS Level-Lifter is used for the transport of complete car bodies from the welding level to the second conveying level in the body-in-white manufacturing. It is based on a simple and solid base design with minimal depth, redundant drive technology for best operational safety and variable overall height to match the individual application demands of our customers.
ADVANTAGES OF THE LEVER LIFTER
- Frame design based on standard I-beams
- Compact design – minimal depth due to internal roller guide and counterweights
- Safety technology according to OEM-standards
Downloads
Technical Data
EGH | TECHNICAL SPECIFICATIONS
| Variable | Max. Value |
|---|---|
| Customer Load [Skid + Body] | bis 1.500 kg |
| Vertical Stroke | bis 12.000 mm |
| Lifing Time for 6.000 mm | with 800 kg – 7,0 s |
| Lifing Time for 6.000 mm | with 1.500 kg – 10,0 s |
| Lifting Accuracy | ± 1 mm |
Video
