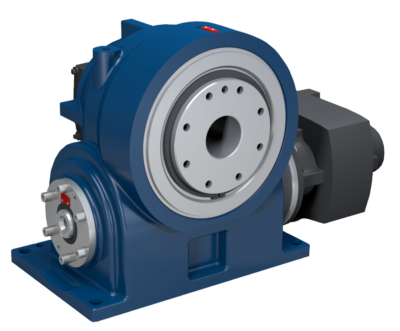

EGV – FLEXIBLE UNDERBODY CLAMPING
EGV-| FLEXIBEL PLATFORMSFIXTURERING
EXPERT-TÜNKERS-konceptet för flexibel plattformsfixturering bygger på den kompakta, kraftfulla och exakta EGD-serien. Dessutom har EGV-serien en integrerad mekanisk låsning med hög precision, som aktiveras automatiskt när man når arbetspositionen. Med denna funktion kan EGV absorbera höga statiska belastningar utan behov av någon ytterligare extern låsanordning.
Den förbättrade designen av EGV-serien gör den till ett mångsidigt element för flexibel fastspänning under kroppen i flexibla produktionslinjer. Under produktionscykeln kan en uppsättning EGV tillhandahålla upp till fyra olika positioneringsinställningar på begäran.
EGV-serien kan erbjuda dig maximal nytta och flexibilitet för dina flexibla produktionslinjer.
EGV | FLEXIBLE UNDERBODY CLAMPING
The EXPERT-TÜNKERS concept for flexible underbody clamping is based the compact, powerful and precise EGD-series. Additionally the EGV-series has an integrated high-precision mechanical interlocking, which is automatically activated when reaching the working position. Due to this feature the EGV can absorb high static loads, without the need of any additional external locking device.
The improved design of the EGV-series makes it a versatile element for the flexible underbody clamping in flexible production lines. During the live production cycle, one set of EGVs can provide up to four different clamping setups on demand.
The EGV-series can offer you maximum benefit and flexibility for your flexible production lines.
ADVANTAGES OF THE EGV-SERIES
- Compact design
- High precision
- High dynamics at short cycle times
- High static loads
- Integrated mechanical interlocking
Technical Data
EGV | TECHNICAL SPECIFICATIONS
| Type | EGV 090 | EGV 125 |
|---|---|---|
| Static Tangential Moment – [max.] | 800 Nm | 2.680 Nm |
| Tilting Moment – [max.] | 1.000 Nm | 3.400 Nm |
| Rotation Time – [90°] | 2 s | 2 s |
| Repeatability – [Radius 400 mm] | ± 0,1 mm | ± 0,05 mm |
