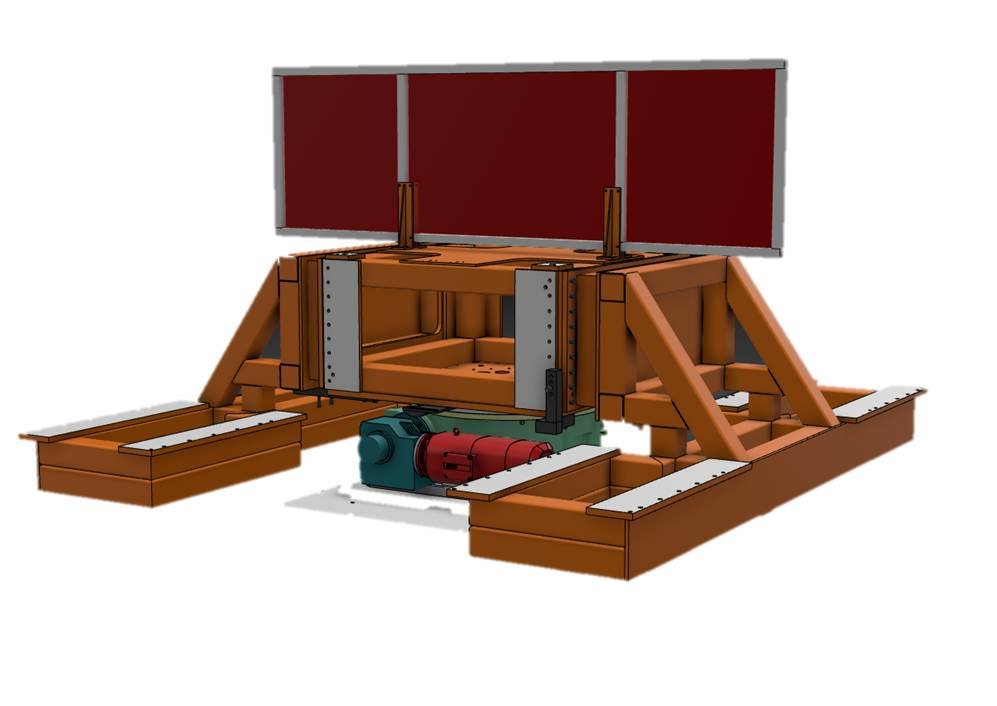

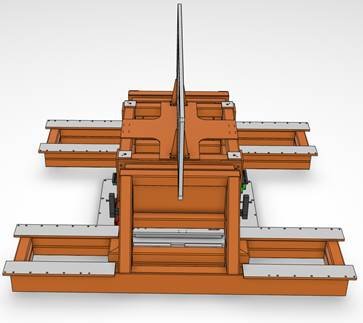

ROTARY TABLE AND TOOL FRAME FROM A SINGLE SOURCE
VRIDBORD OCH VERKTYGSRAM FRÅN EN ENDA KÄLLA
Som tillverkare av indexeringsbord står EXPERT-TÜNKERS för kompetens inom automationstillverkade karosser. Utöver vridbord, erbjuder vi dig också gärna hela ramverket från grundplattan till verktygsramen och tillhörande tillbehör.
ROTARY TABLE AND TOOL FRAME FROM A SINGLE SOURCE
As a manufacturer of rotary indexing tables, EXPERT-TÜNKERS stands for competence in body-in-white automation. In addition to the rotary table, we are also happy to offer you the entire framework from the foundation plate to the tool frame and the associated accessories.
- Dimensions customizable in 100 mm steps
- Angle of the carrier adjustable in 15°steps
- Other indexes, indexing times and models available upon request
Technical Data
ROTARY TABLE AND TOOL FRAME FROM A SINGLE SOURCE | TECHNICAL SPECIFICATIONS
| Payload | Roatary Table Type | Max. Diameter | Number of tool surfaces | Index Time for 90° |
|---|---|---|---|---|
| < 3700 kg | EDH 810 | 3600 mm | 2 – 4 | 3,0 s |
| 3700 – 5800 kg | EDH 960 | 4500 mm | 2 – 4 | 3,0 s |
| 6800 – 8200 kg | EDH 1170 | 6200 mm | 2 – 4 | 3,0 s |
