Epsilon – Manual Tool Changers

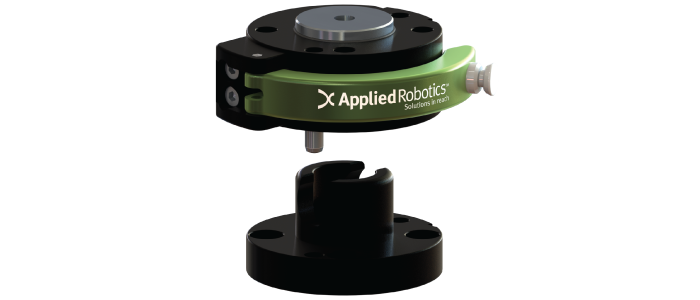

EPSILON XCHANGE™ EM
XCHANGE™ manuella verktygsväxlarteknik gör det möjligt att byta robotverktyg (EOAT) mellan drifterna. Den integrerade manöverspaken ger effektivitet och enkelhet till processer som kräver frekvent anslutning/frånkoppling av verktyget, samtidigt som sannolikheten för mänskliga fel som införs med verktygsanslutningsmetoder minskar.
FÖRDELAR
1. Integrerad manöverspak gör den verktygslös.
2. Höghållfast aluminiumlegeringskropp.
3. Hög energitäthet (nyttolast till viktförhållande)
4. Intuitiv och ergonomisk drift
5. Valfri anslutning av verktygsmoduler
6. Lång livslängd (över 5000 växlingar)
7. Förebyggande mot oavsiktlig utlösning (dubbel säkerhetsmekanism)
EPSILON XCHANGE™ EM
The XCHANGE™ manual tool changing technology allows for exchanging robotic end-of-arm tooling (EOAT) between operations. The integrated operating lever adds efficiency and simplicity to processes that require frequent connection/disconnection of tooling, while also reducing the probability of human errors introduced by tooled connection methods.
ADVANTAGES
- Integrated operating lever makes it toolless.
- High strength aluminum alloy body.
- High energy density (payload to weight ratio)
- Intuitive and Ergonomic Operation
- Optional connection of utility modules
- Long life (over 5000 changes)
- Prevention against accidental release (dual safety mechanism)
Technical Data
| Data sheet | Model | Recommended Payload** | Tensil Force (FT) | Compressive Force (FC) | Operating Moment (MX, MY) | Operating Torque (MZ) | Repeatability | Mass of Robot Side | Mass of Tool Side | Locking Force | Locking Stroke |
| KG | N | KN | NM | NM | MM | KG | KG | N | MM | ||
 |
EM040* | 8 | 540 | 48 | 50 | 54 | ±0.02 | 0.13 | 0.05 | 4-50 | 0-0.80 |
|
EM050 | 18 | 700 | 80 | 70 | 80 | ±0.02 | 0.25 | 0.1 | 4-50 | 0-1 |
|
EM063 | 20 | 800 | 160 | 100 | 100 | ±0.02 | 0.41 | 0.2 | 5-60 | 0-1 |
|
EM080 | 25 | 1000 | 219 | 130 | 140 | ±0.02 | 0.74 | 0.35 | 6-70 | 0-1 |
|
EM100 | 40 | 1200 | 377 | 180 | 180 | ±0.02 | 1.3 | 0.55 | 8-80 | 0-1 |
|
EM125 | 52 | 2000 | 626 | 320 | 300 | ±0.02 | 2.8 | 1.2 | 10-100 | 0-1 |
| * No Optional Utility Module Available. | |||||||||||
| ** Based on 1 G of Acceleration. | |||||||||||
